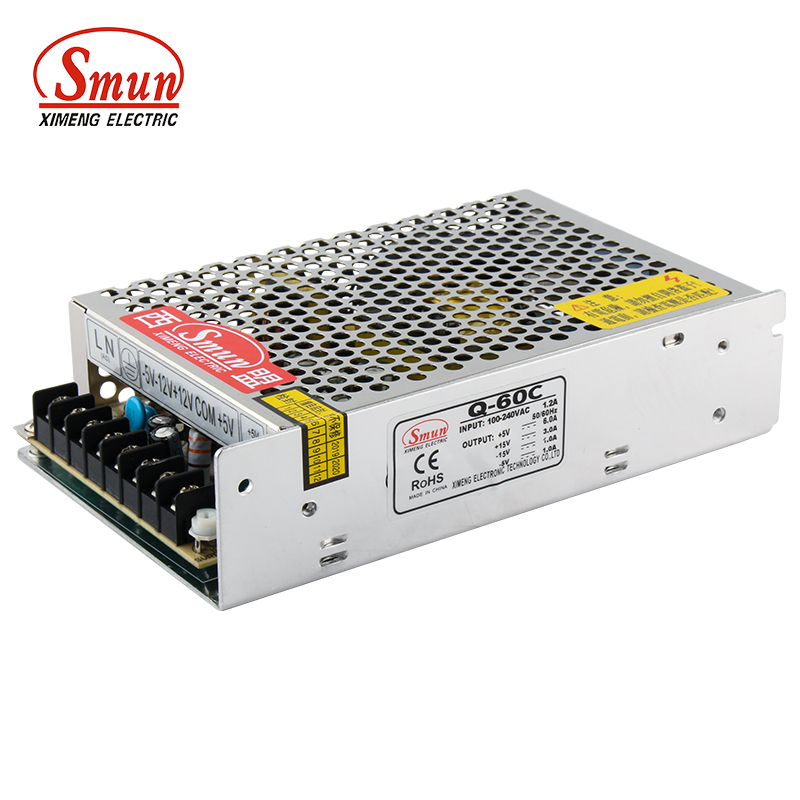

| মডেল |
Q-60B |
Q-60C |
Q-60D |
| আউটপুট |
আউটপুট নম্বর |
Ch1 |
Ch2 |
Ch3 |
Ch4 |
Ch1 |
Ch2 |
Ch3 |
Ch4 |
Ch1 |
Ch2 |
Ch3 |
Ch4 |
| ডিসি ভোল্টেজ |
5V |
12V |
-5V |
-12V |
5V |
15V |
-5V |
-15V |
5V |
12V |
24V |
-12V |
| রেট করা বর্তমান |
5.5A |
2A |
0.5A |
0.5A |
5.5A |
1.5A |
0.5A |
0.5A |
4A |
1A |
1A |
0.5A |
| বর্তমান পরিসীমা |
0-8A |
0.1-2A |
0-1A |
0-1A |
0.5-6A |
0.1-2A |
0-1A |
0.5-1A |
0.5-6A |
0.1-3A |
0.1-1.5A |
0-1A |
| রেট পাওয়ার |
60W |
60W |
62W |
| লহর এবং শব্দ |
100mVp-p |
120mVp-p |
100mVp-p |
120mVp-p |
100mVp-p |
120mVp-p |
100mVp-p |
120mVp-p |
100mVp-p |
120mVp-p |
100mVp-p |
100mVp-p |
| ভোল্টেজ adj.range |
Ch1+10,-5% |
| ভোল্টেজ সহনশীলতা |
±2.0% |
±6.0% |
±5.0% |
±5.0% |
±2.0% |
±4.0% |
±5.0% |
±5.0% |
±2.0% |
±6.0% |
±4.0% |
±5.0% |
| লাইন নিয়ন্ত্রণ |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±2.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±2.0% |
±0.5% |
| লোড নিয়ন্ত্রণ |
±0.5% |
±4.0% |
±1.0% |
±1.0% |
±0.5% |
±4.0% |
±1.0% |
±1.0% |
±0.5% |
±0.5% |
±4.0% |
±1.0% |
| সেট আপ, উঠার সময় |
800ms,20ms/230VAC 1600ms,20ms/115VAC(সম্পূর্ণ লোড) |
| সময় ধরে রাখুন (টাইপ।) |
70ms/230VAC 15ms/115VAC (সম্পূর্ণ লোড) |
| ইনপুট |
ভোল্টেজ পরিসীমা |
85~264VAC বা 120~373VDC |
| ফ্রিকোয়েন্সি |
47 ~ 63Hz |
| কর্মদক্ষতা |
70% |
72% |
75% |
| এসি কারেন্ট |
2A/115VAC 0.8A/230VAC |
| ইনরাশ স্রোত |
কোল্ড স্টার্ট: 15A/115VAC 30A/230VAC |
| লিকেজ কারেন্ট |
<1mA/240VAC |
| সুরক্ষা |
ওভারলোড |
রেটেড আউটপুট পাওয়ার 105% ~ 150% |
সুরক্ষার ধরন: হেঁচকি মোড, ত্রুটি অবস্থা সরানোর পরে স্বয়ংক্রিয়ভাবে পুনরুদ্ধার হয়
|
| ওভার ভোল্টেজ |
5V:5.75~6.75 |
সুরক্ষার ধরন: হেঁচকি মোড, ত্রুটি অবস্থা সরানোর পরে স্বয়ংক্রিয়ভাবে পুনরুদ্ধার হয়
|
| পরিবেশ |
কাজের তাপমাত্রা |
-10℃～+60℃ |
| কাজের আর্দ্রতা |
20-90% RH |
| স্টোরেজ তাপমাত্রা, আর্দ্রতা |
-20~+85℃，10%-95%RH |
| Temp.coefficient |
±0.03%℃(0-50℃)(+5V) |
| কম্পন |
10 ~ 500Hz, 2G 10min./1cycle, 60min প্রতিটি X, Y, Z অক্ষ বরাবর |
নিরাপত্তা
&
EMC |
নিরাপত্তা মান |
সম্মতি: CE এবং GB4943.1 নিরাপত্তা মান |
| ভোল্টেজ সহ্য করুন |
I/PO/P:1.5KVAC 1মিনিট I/P-FG:1.5KVAC 1মিনিট O/P-PG:0.5KVAC 1মিনিট |
| বিচ্ছিন্নতা প্রতিরোধের |
I/PO/P, I/P-FG, O/P-FG:100M Ohms/500VDC/25℃/ 70% RH |
| EMC নির্গমন |
EN61000-3-2:2014/EN61000-3-3:2013 |
| EMC অনাক্রম্যতা |
EN 55032:2015/EN55035:2017/60950-1 |
| অন্যরা |
এমটিবিএফ |
≥284.8K ঘন্টা MIL-HDBK-217F(25℃) |
| আকার |
L159*W98*H38mm |
| প্যাকিং |
0.45 কেজি |
| দ্রষ্টব্য |
1. বিশেষভাবে উল্লেখ করা হয়নি এমন সমস্ত প্যারামিটার 230VAC ইনপুট, রেটেড লোড এবং পরিবেষ্টিত তাপমাত্রার 25℃ এ পরিমাপ করা হয়।
2. একটি 0.1uf এবং 47uf সমান্তরাল ক্যাপাসিটার দিয়ে বন্ধ করা 12 'টুইস্টেড পেয়ার-ওয়্যার ব্যবহার করে 20MHz ব্যান্ডউইথের লহর এবং শব্দ পরিমাপ করা হয়।
3. সহনশীলতা: সহনশীলতা সেট আপ, লাইন রেগুলেশন এবং লোড রেগুলেশন অন্তর্ভুক্ত।
বিশদ বিবরণের জন্য ডিরেটিং কার্ভ
5. সমস্ত ইএমসি পরীক্ষাগুলি 1 মিমি পুরুত্বের 360 মিমি * প্রস্থের সাথে পরীক্ষার নমুনাগুলিকে সিস্টেমের উপাদানগুলির একটি অংশ হিসাবে বিবেচনা করা উচিত। |
|
|
|
|
|
|
